Ontwerp/Realisatie

In opdracht van Siemens Nederland heeft Solidd voor de renovatie van het stuwensemble Nederrijn en Lek de volgende werkzaamheden voor haar rekening heeft genomen:

  • Het ontwerpen, fabriceren, conserveren en monteren van vijf nieuwe vizierschuiven te Hagestein, Amerongen en Driel, alsmede het demonteren en afvoeren van de bestaande vizierschuiven.
  • Het ontwerpen, renoveren, conserveren en monteren van een bestaande vizierschuif te Hagestein.
  • Het ontwerpen en renoveren van zes bewegingswerken van de vizierschuiven te Hagestein, Amerongen en Driel.
  • Het ontwerpen, fabriceren, conserveren en monteren van twee nieuwe cilinderschuiven met mechanische bewegingswerken te Amerongen en Driel, alsmede het demonteren en afvoeren van de bestaande cilinderschuiven.
  • Het ontwerpen, fabriceren, conserveren en samenstellen van een herbruikbaar tijdelijk keermiddel.

Bijzonderheden:

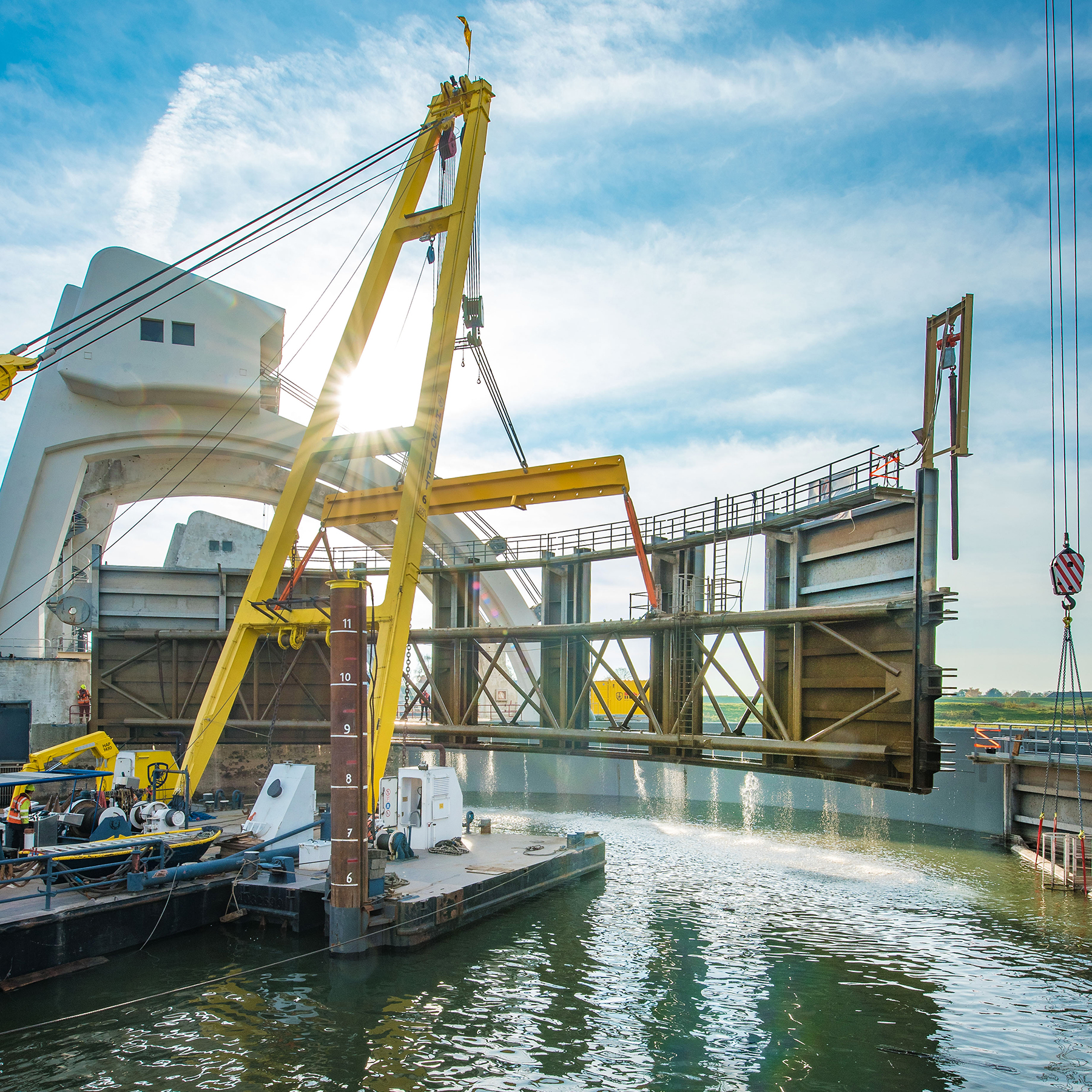

Tijdens het productieproces is besloten voor het wisselen van de vizierschuiven een tijdelijk keermiddel te ontwerpen en fabriceren. Dit tijdelijk keermiddel heeft de functie van de vizierschuif overgenomen tijdens de wisseling van de bestaande vizierschuif voor een nieuwe. Het tijdelijke keermiddel is vijf maal toegepast voor de wisseling van een nieuwe vizierschuif en één keer voor de gerenoveerde vizierschuif. De constructie was voorzien van doorlaten, wegneembare schotbalken, om de constructie waterdoorlatend te maken in geval van hoogwater.
Tijdens de werkzaamheden is per stuwcomplex altijd één van de vizierschuiven volledig in functie gebleven.

Technische specificatie

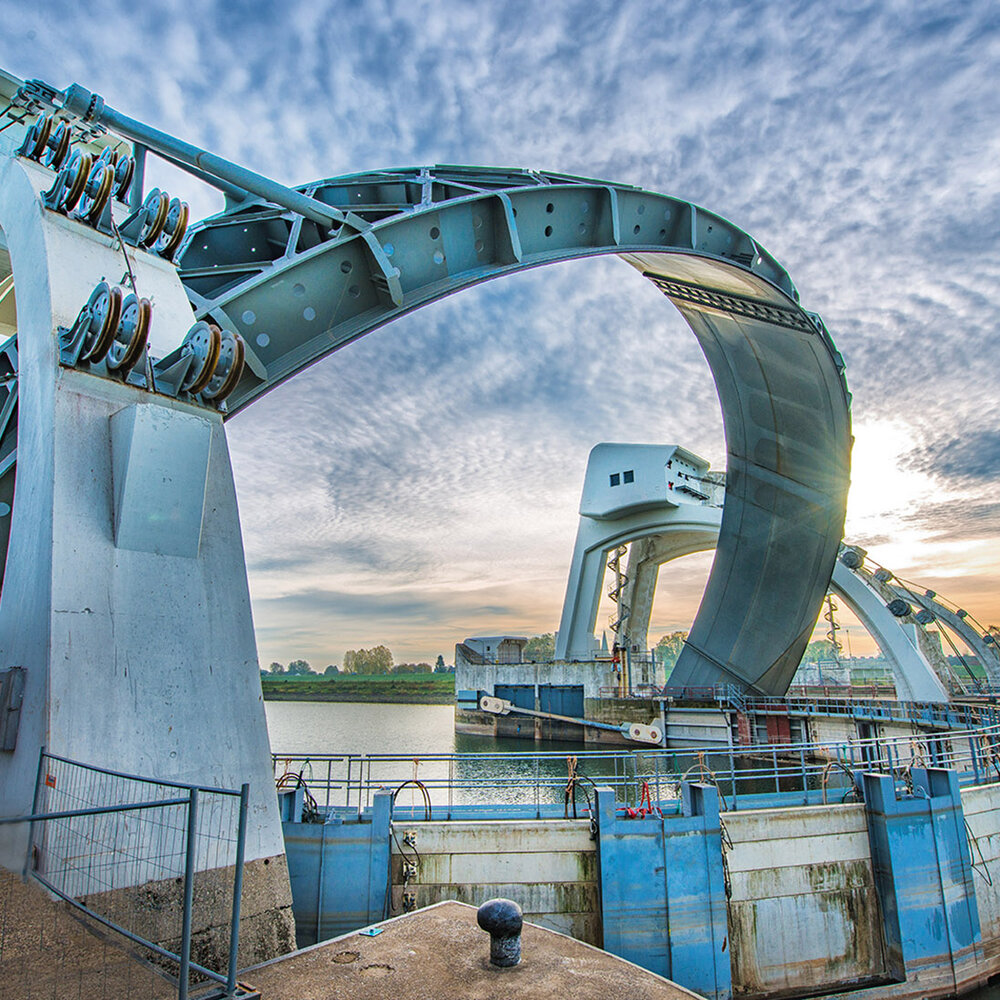

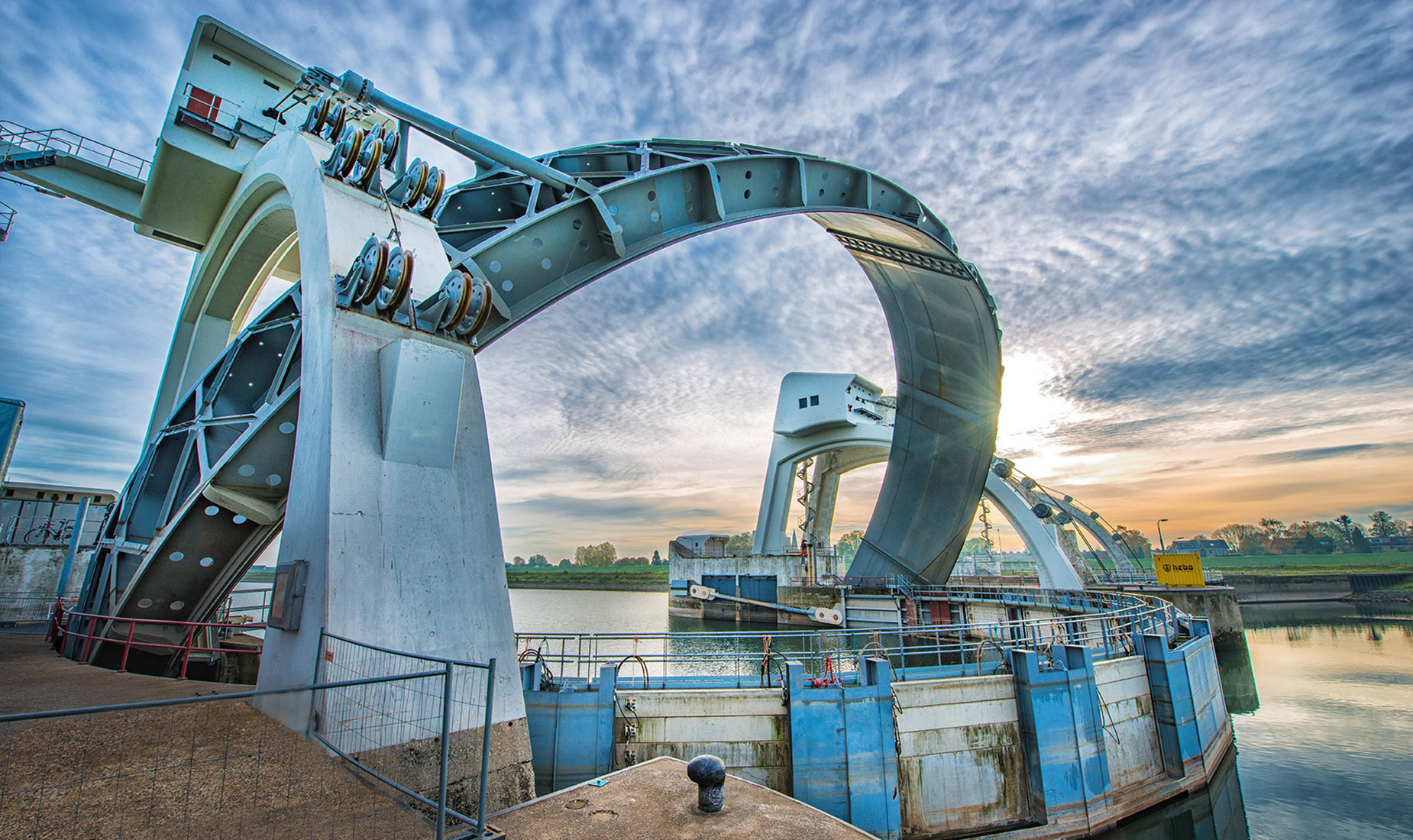

De nieuwe vizierschuiven hebben een afmeting van 54m x 27m x 8m en bestaan uit een halfronde constructie met een straal van 27m in een boogstraal van 180°. Elke vizierboog heeft een gewicht van 360T.
