Ontwerp/Realisatie

In opdracht Van Spijker Infrabouw heeft Solidd een bijdrage geleverd aan de realisatie van het project. Onderstaande werkzaamheden heeft Solidd voor haar rekening genomen:

  • Opstellen van het definitief ontwerp (DO) van de elektromechanische aandrijving. Door de beperkte ruimte in de kelder moest een compacte aandrijving ontworpen worden.
  • Opstellen van het uitvoeringsontwerp (UO) van de stalen constructiedelen, de elektromechanische aandrijving en de E-installatie.
  • Fabricage van de stalen constructiedelen, de elektromechanische aandrijving en de E-installatie.
  • Transport en installatie van de stalen constructiedelen, de elektromechanische aandrijving en de E-installatie.

Technische specificatie

LENGTE

BREEDTE

HOOGTE

GEWICHT

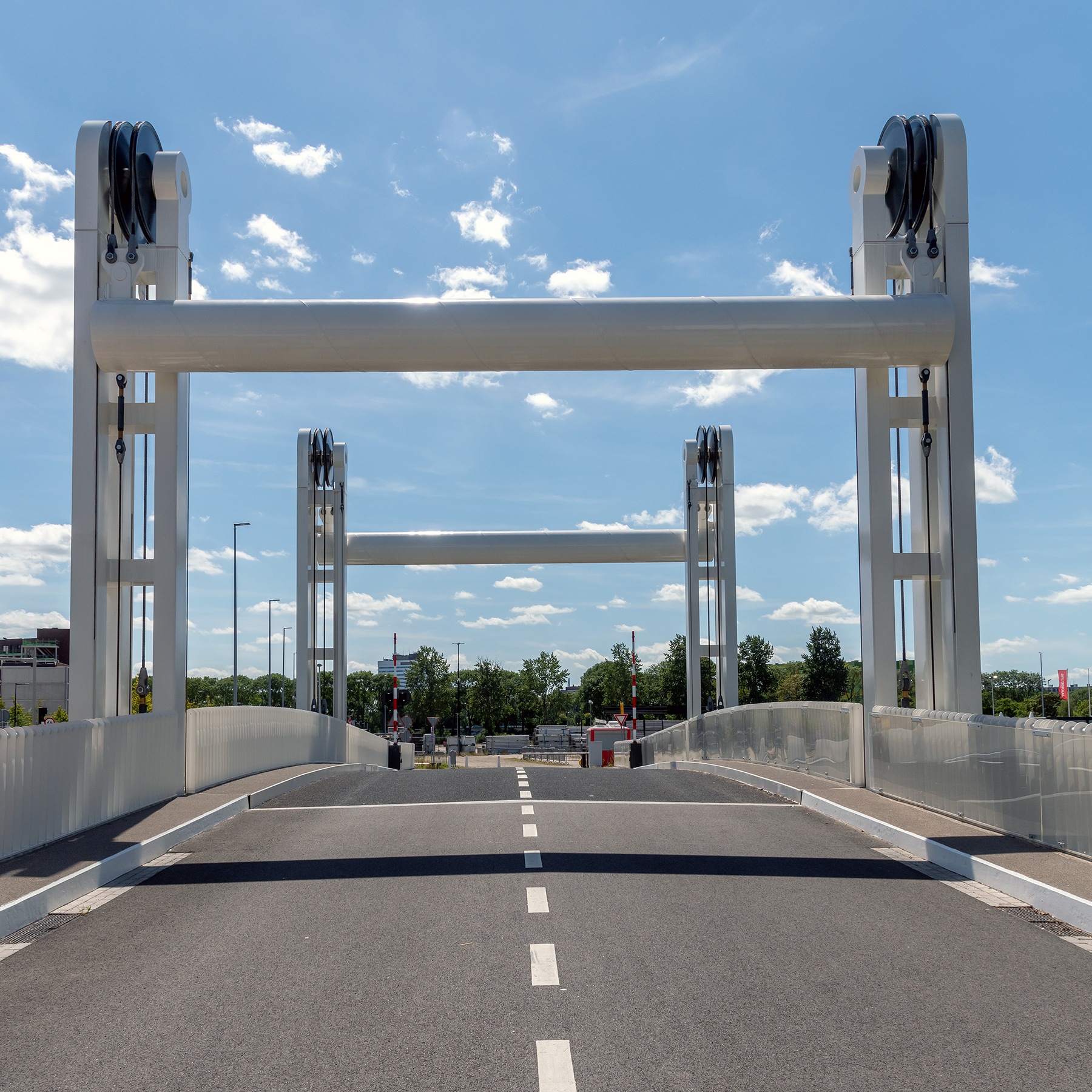

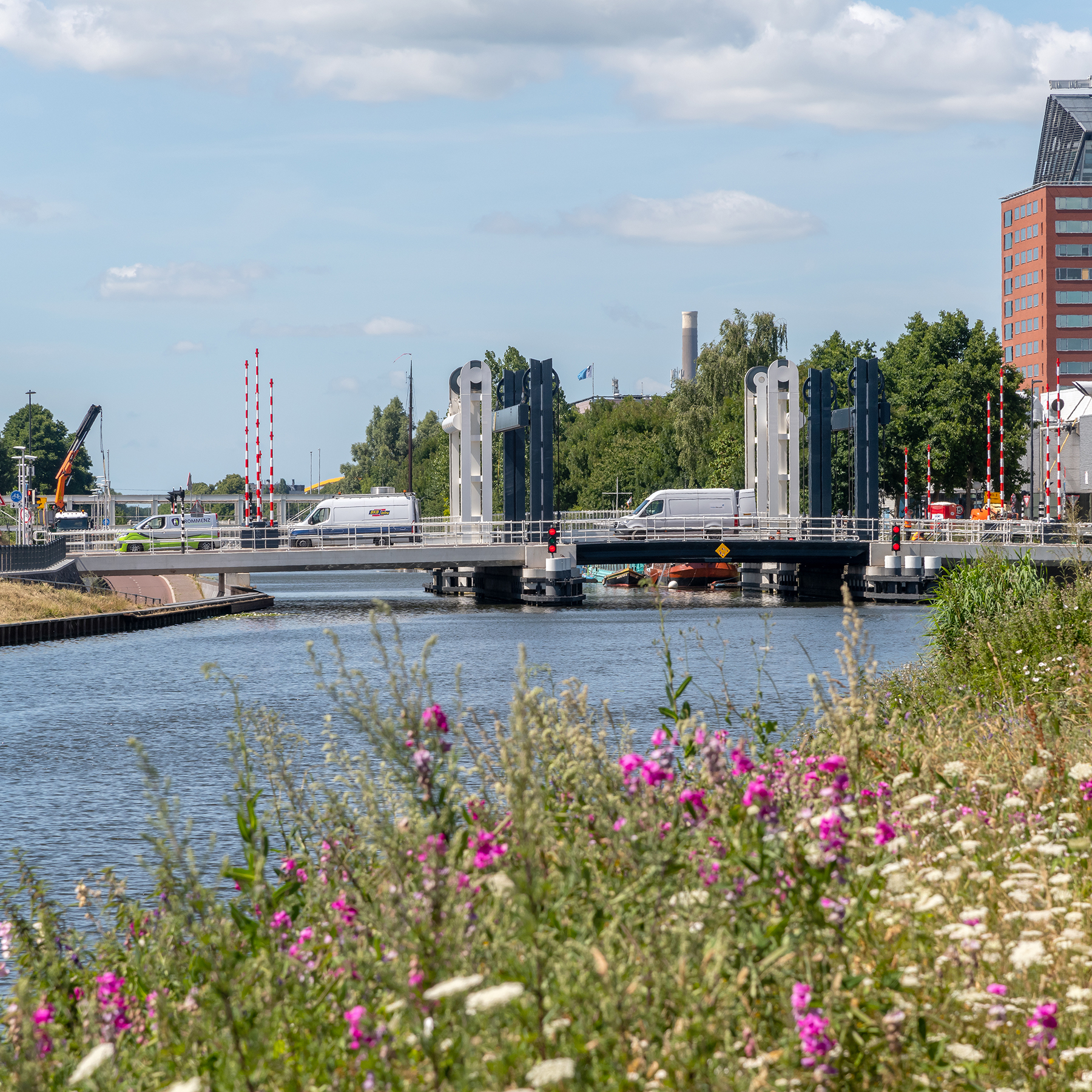

Hefbrug14,6m10,99m8,856m70T
Torens1,6m1,2m10,6m12T p/s
Ballastkisten11m0,9m0,9m33T p/s
Aandrijving

5,5 kW motor, tandwielkasten, kabeltrommel, kabelwielen, aandrijf-,  evenwichts- en rechthoudkabels
