Uitdaging

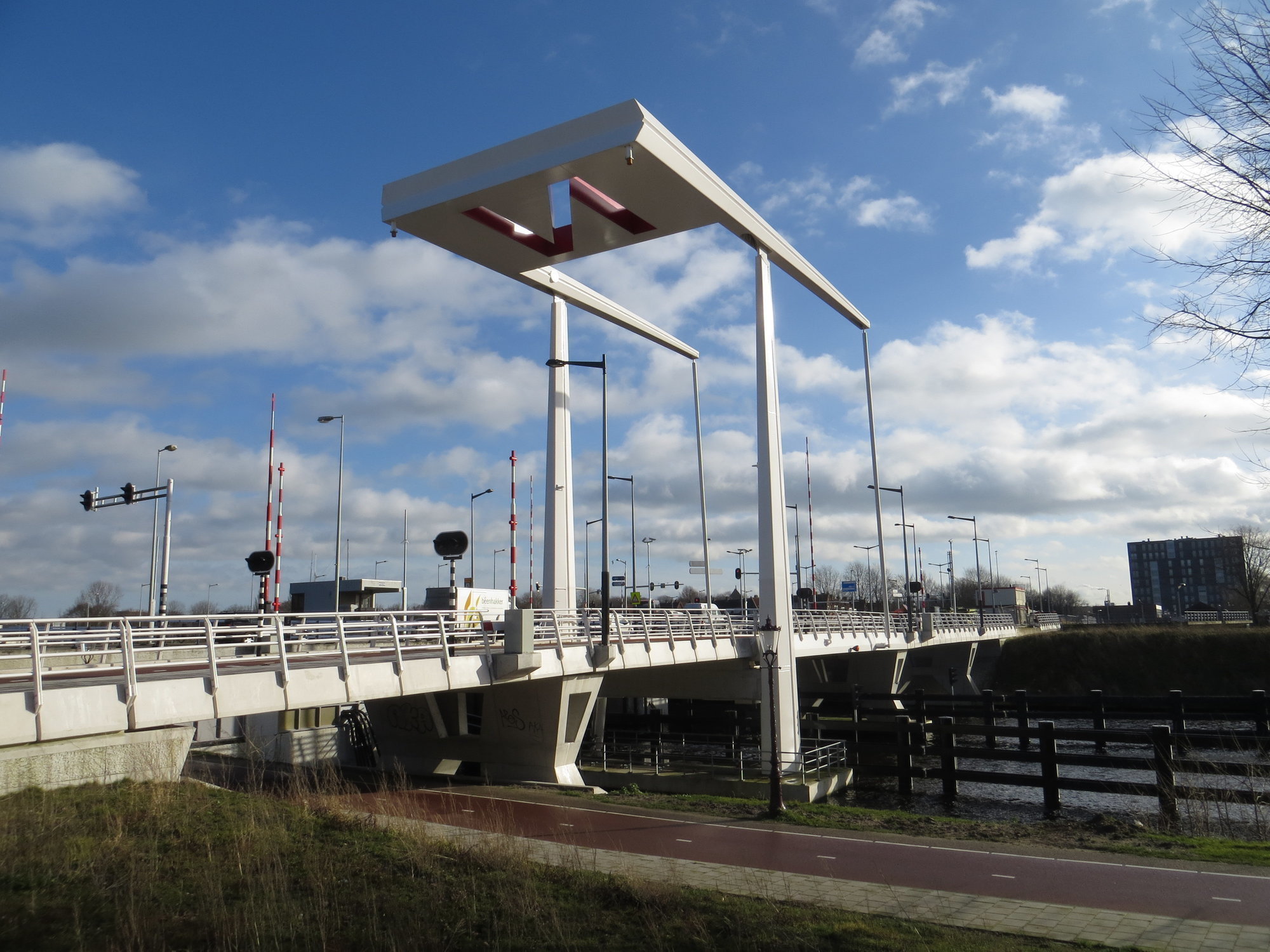

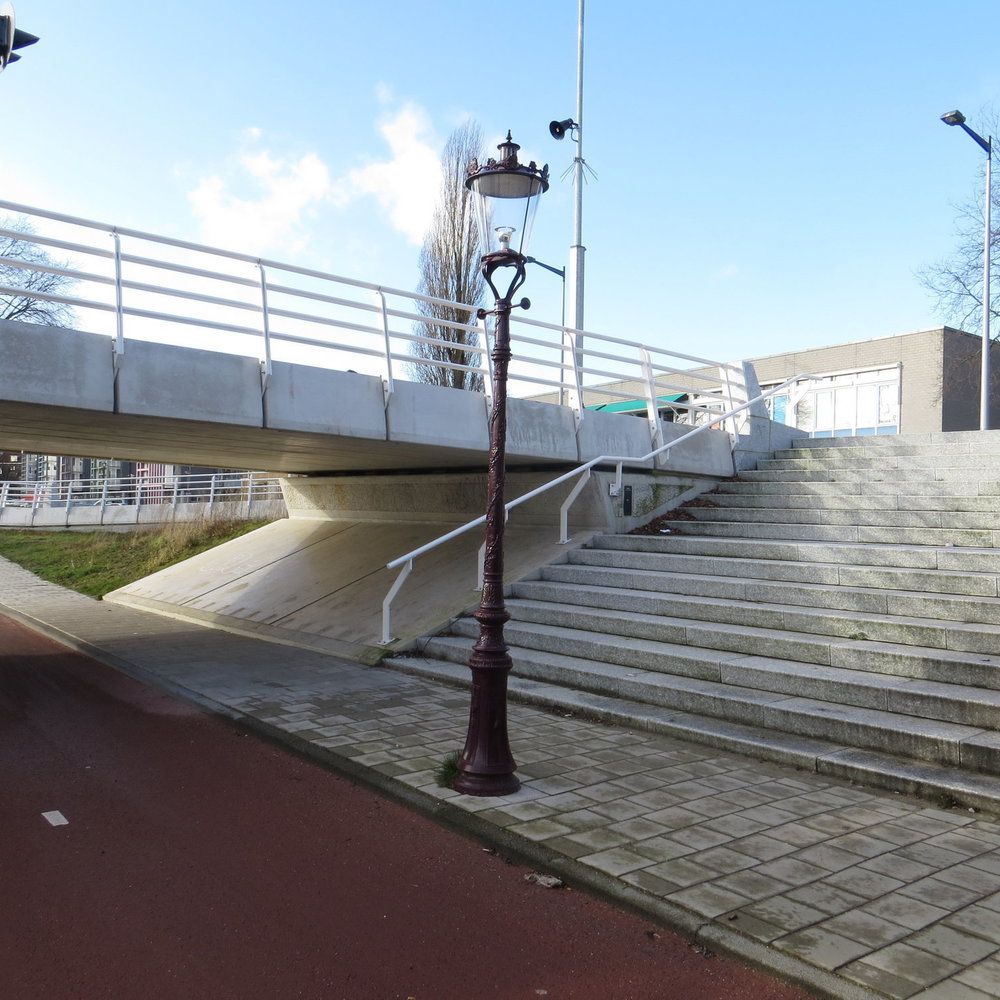

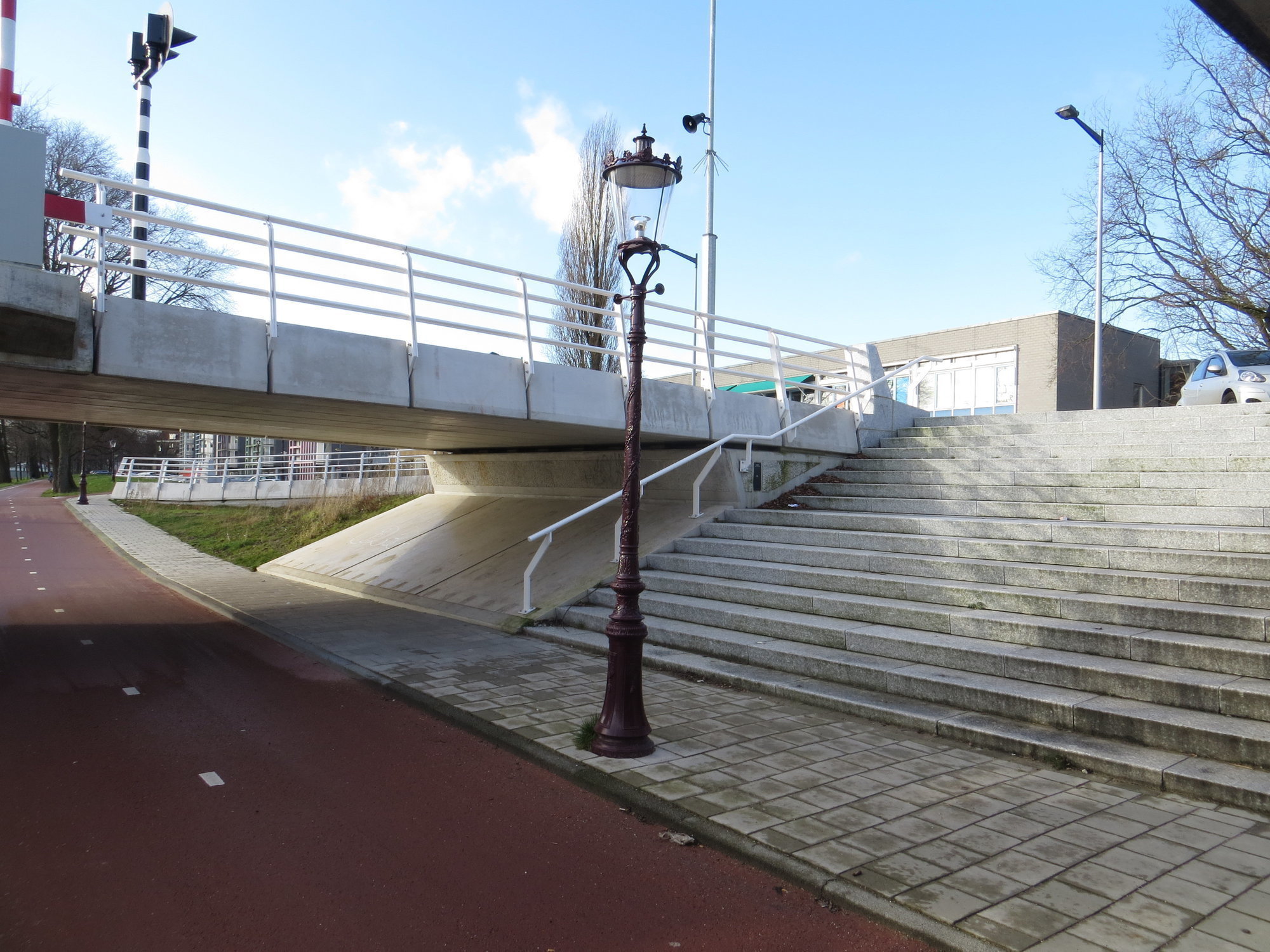

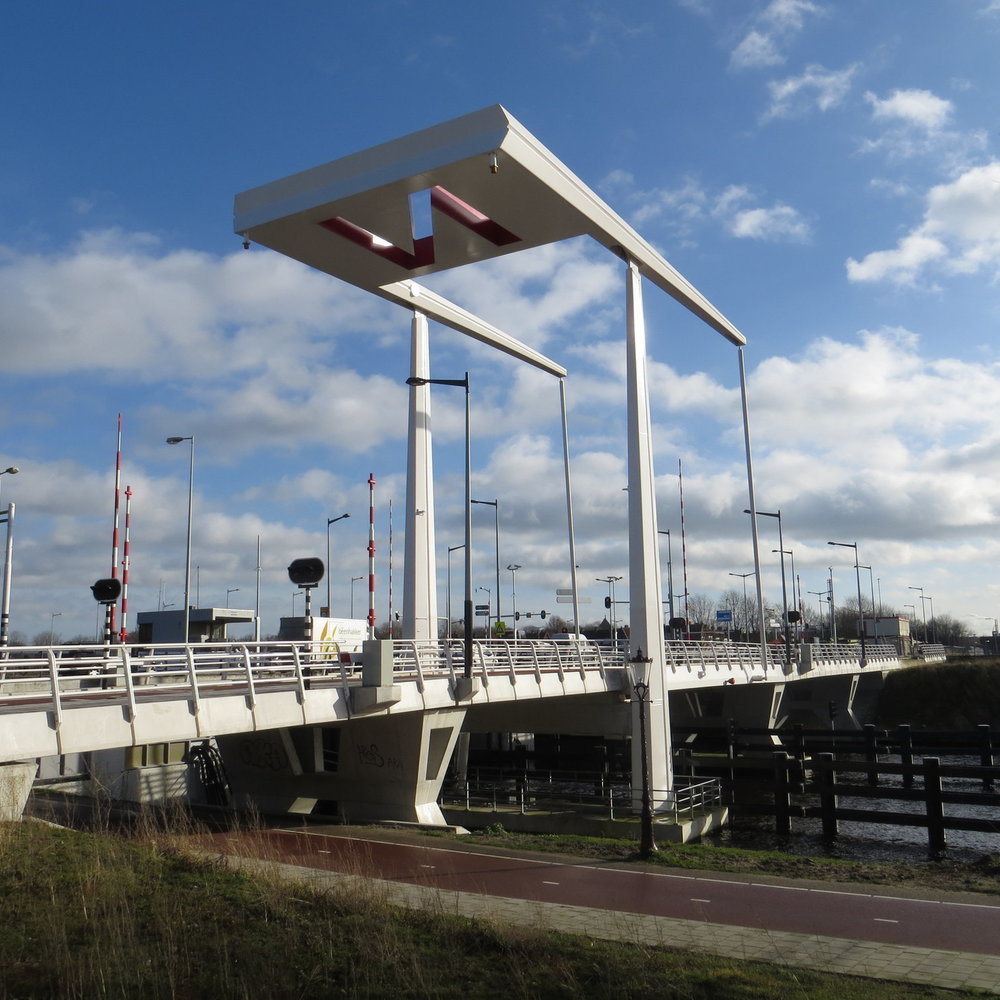

De Gemeente Amsterdam besloot een veilige route voor fietsers en voetgangers over het Noordhollandsch kanaal te ontwikkelen, de route loopt van het Mosplein naar de Meeuwenlaan. In de route moest een nieuwe ophaalbrug voor langzaamverkeer komen, zodat fietsers en voetgangers niet meer de drukke Johan van Hasseltweg over hoefden te steken. De brug bestaat uit een stalen val en een bovenbalans met hangstangen en wordt aangedreven door een electro-hydraulisch bewegingswerk. De brug is gelegen in het stadsdeel Noord, de letter in de balans verwijst hiernaar. Hetgene wat bijzonder is aan de brug zijn de de hameistijlen die doorlopen naar de betonnen onderbouw en de letter N die vormgegeven wordt in de balans.

Technische Specificatie

 LENGTEBREEDTEGEWICHT
Brugdek20,6 m8,6 m44 ton
Hameipoort17 m10,6 m  26 ton
Ballans met ballast 23,8 m11 m141 ton
