Uitdaging

Tussen de Waalwijkse Haven en de Bergsche Maas ligt het sluiscomplex Waalwijk. Voor de gemeente Waalwijk is de sluis gerenoveerd en de bestaande ophaalbrug vervangen.

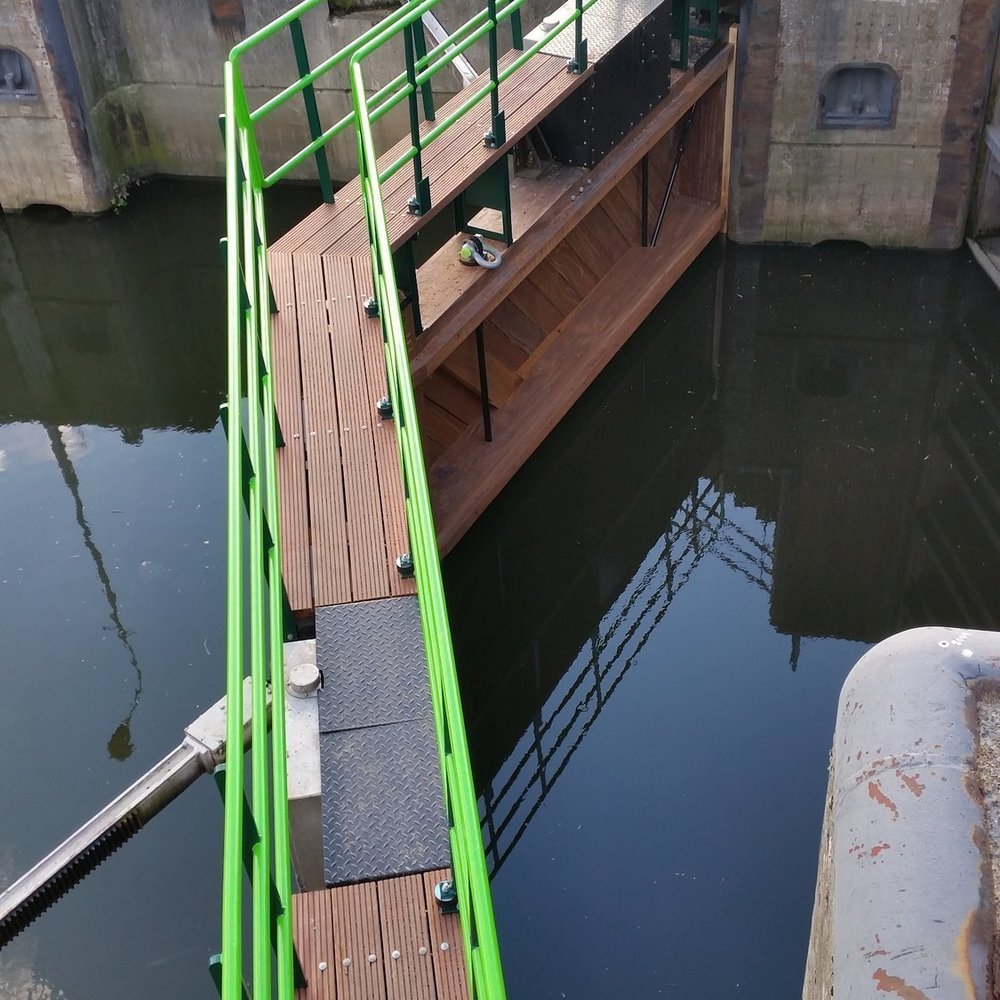

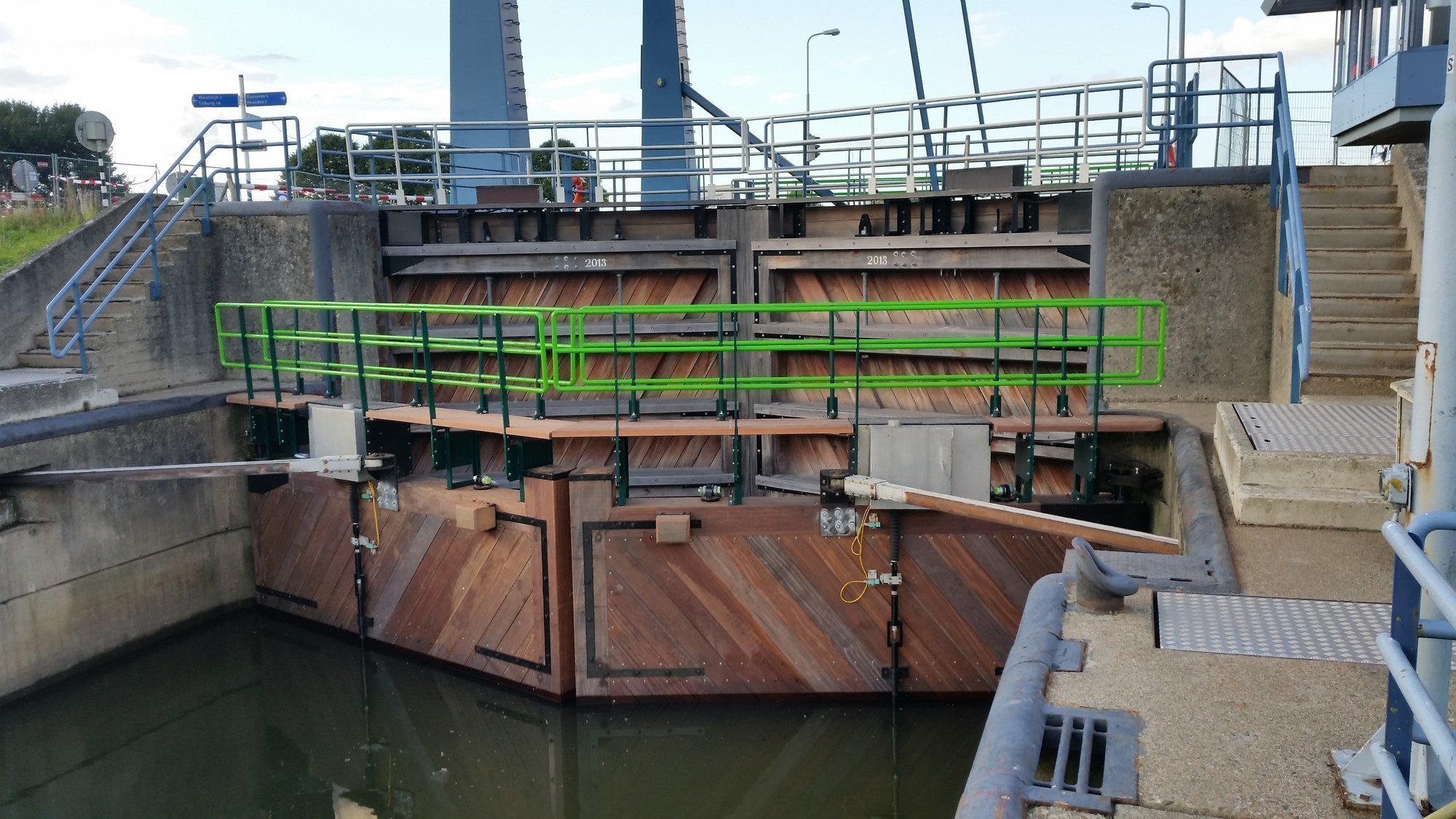

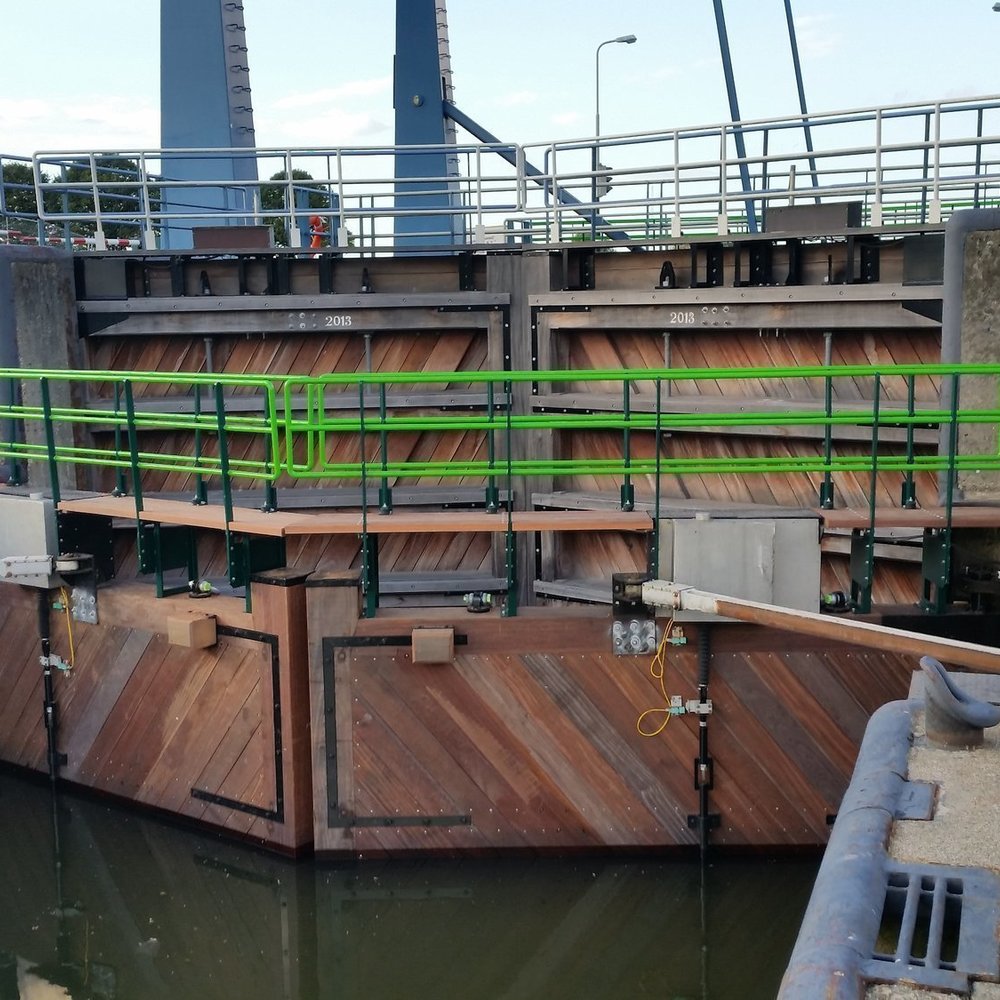

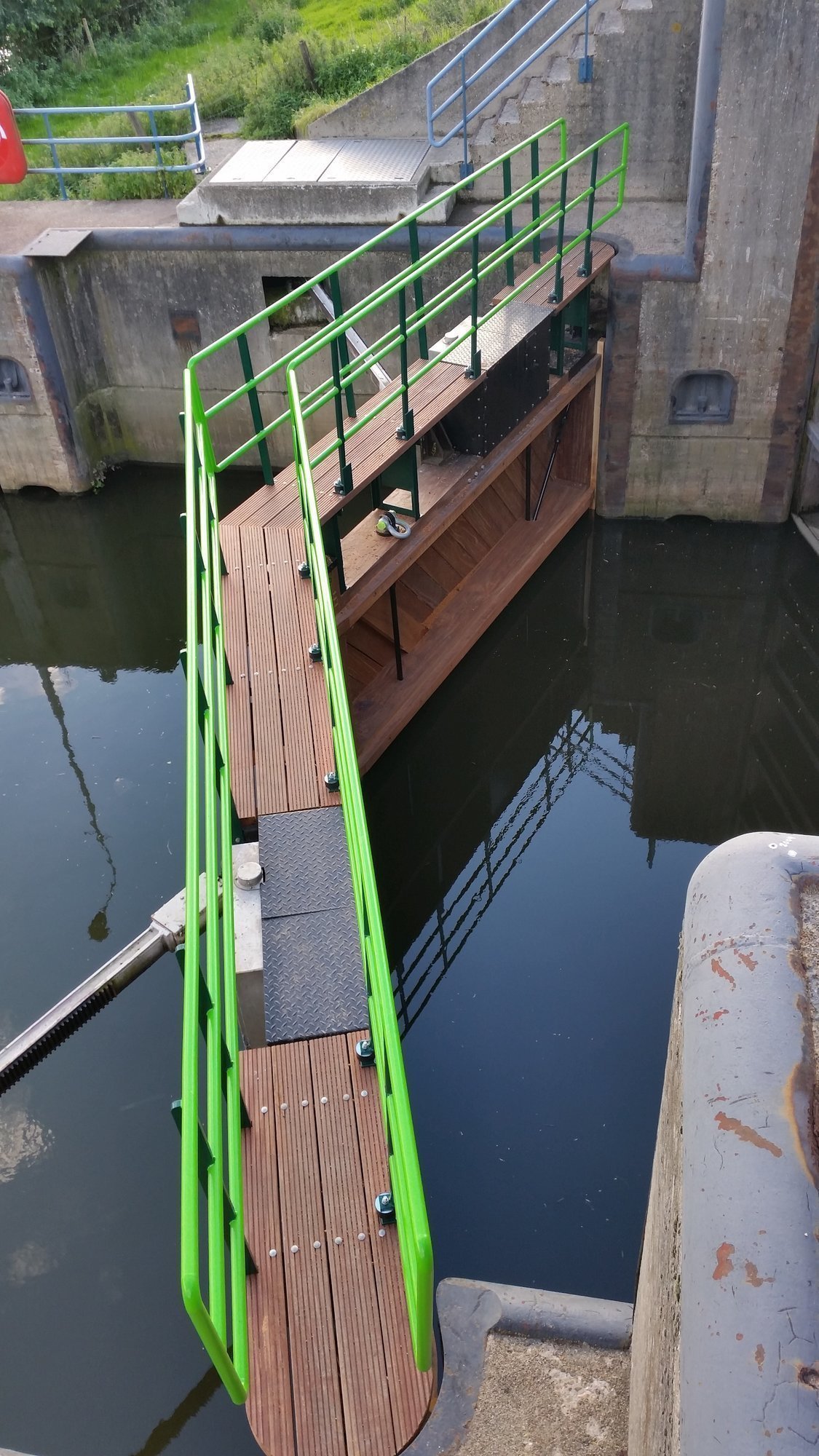

De werkzaamheden zijn in twee periodes uitgevoerd. In september 2015 zijn zes houten sluisdeuren vervangen door drie nieuwe sets Azobé sluisdeuren inclusief loopbruggen; één set hoge deuren (wakerdeuren) en twee sets lage deuren. De bestaande bewegingswerken en rinketaandrijvingen zijn in eerste instantie overgezet van de oude op de nieuwe deuren.

In juli 2016 is de bestaande ophaalbrug over de sluis vervangen door een nieuwe ophaalbrug en zijn tevens de bewegingwerken van de sluisdeuren vervangen. De nieuwe bewegingswerken zijn hydraulisch uitgevoerd d.m.v. een cardanisch opgehangen hydrauliekcilinder.

Technische specificaties

Sluis
Hoogte (mm) x breedte (mm) x dikte (mm)
Gewicht (excl. loopbrug)
Deuren 1a en 1b8600 x 5385 x 450ca. 17 ton/deur
Deuren 3a en 3b6100 x 5335 x 400ca. 11 ton/deur
Deuren 5a en 5b6100 x 5335 x 400ca. 11 ton/deur
Brug
Hameistijlen7420 x 1500 x 1350ca. 5 ton/stuk
Balanspriemen13600 x 1300 x 1200ca. 31 ton/stuk
Val10450 x 13100 x 2350ca. 46,5 ton incl. leuning
